分体冷凝蒸汽锅炉

额定蒸发量：1-20t/h 热效率：96-98% 适用燃料：天然气、轻油等 应用范围：造纸、医药、化工等

简介：冷凝蒸汽锅炉系列采取了优秀的设计理念，根据各品味热能的热点，烟气余热梯级利用，充分吸收烟气中的余热，使得锅炉效率得到极大限度的提升。配套自主设计研发的PLC全自动智能控制系统，采用机电一体化控制设备结合可编程逻辑控制器联合控制方式，锅炉自动化控制程度和运行可靠程度高，操作直观简便。

获取报价 电话：13838225665

产品优势

高厚度包装外壳

高厚度包装外壳

方快分体冷凝蒸汽锅炉壳体采用2mm高厚度印花钢板包装，结合玻璃丝绵与硅酸铝毡毯组成的保温层，保温效果较传统锅炉大幅度提高。

增设第5水位检测

增设第5水位检测

锅筒内增加极低水位保护检测，发生缺水情况时可及时将锅炉进行停机及报警处理，确保锅炉安全运行；与外置的水位报警器、差压式水位检测构成多重水位保护系统。

水垢探测装置

水垢探测装置

水垢探测装置是我公司自主开发的专利技术，它能根据温度的变化情况对受热面的水垢情况进行自动分析，使用户不用打开锅炉本体就能实时知道锅炉内部的结垢情况。

变频连续补水技术

变频连续补水技术

水位稳定，波动小，输出蒸汽压力波动小；锅炉内水位稳定，蒸汽含水率低，质量高；水泵平稳运行，有效延长使用寿命，节约电能。

核心技术

  • 电控柜

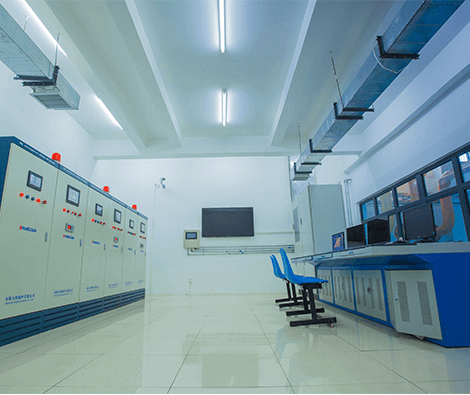

    电控柜、PLC

    采用技术尖端的PLC控制系统，用户通过大屏幕液晶显示器即可全面了解锅炉当前运行状态，如燃烧器运行情况、进水/回水温度等。界面直观明了，操作简单便捷。独特设计的脉冲水位监测电路结构，性能优良，永不结垢。标准的rs-485接口，可实现远程通讯功能。燃烧器工作时长自动累加存储，方便后期对耗能及加热器寿命的核算。可提供多方案的控制功能和丰富的扩展功能，用户拥有更多选择。全天不间断运行控制，实时监测锅炉运行状态。智能化温度传感器诊断，遇到故障直接启动报警系统，使用更安全、更放心。

  • 波纹炉胆

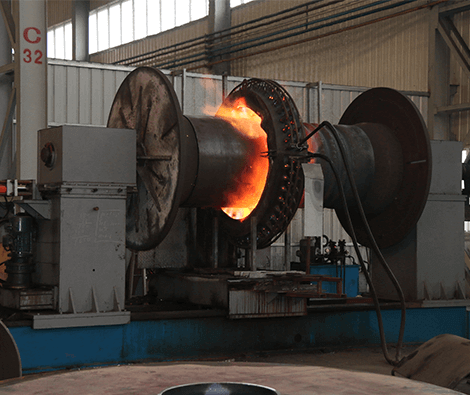

    波纹炉胆

    波纹设计更具伸缩性，实现炉胆轴向伸缩变形，可减轻锅壳、管板和炉胆本身产生的热应力，还可以减轻炉胆伸长在炉胆与管板连接处造成的应力集中情况。实现炉胆之间以及炉胆与管板之间的柔性连接，更好地适应由于热胀冷缩带来的交变载荷，可延长管板和炉胆、甚至整个锅炉设备的使用寿命。直炉胆加工成波纹后，会有效地增加炉胆表面积，在不增加锅炉整体长度的情况下，增加了部分炉膛辐射受热面，有效增强传热，提高锅炉热效率。由于炉胆呈波纹状，火焰在炉膛内运动时可快速扩散，燃烧更充分，温度均匀不产生分层现象，有效降低NOx的排放量。

  • 翅片管

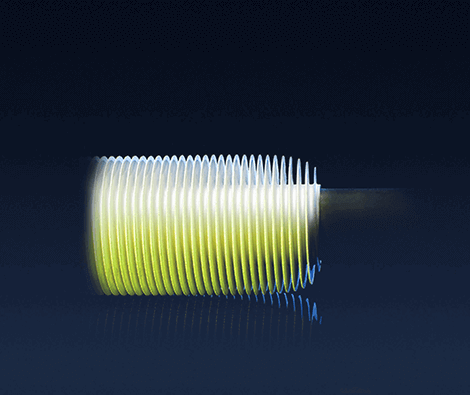

    翅片管

    我公司主要采.螺旋形翅片设计，传热面积是光管的几倍甚至几十倍，可以强化传热，降低流动阻力，减少金属消耗量，从而提高换热设备的经济性和运行可靠性。使用硅铝合金的复合材质，具有良好的高温强度、热稳定性和高耐磨性，有效降低腐蚀伤害。 传热面占地空间小，锅炉整体体积随之减少，降低用户现场施工量，缩短安装周期，节省安装费用。换热管稳定性高，不易磨损，可解决锅炉对流受热面因风速高、灰浓度大磨损严重的问题，寿命可达普通光管的3倍以上。翅片表面光滑，彻底消除由于翅片根部折叠不平产生的积灰、堵灰 、结渣等现象。

  • 1

    电控柜、PLC

  • 2

    波纹炉胆

  • 3

    翅片管

客户案例

杭州莱福特酒业有限公司4蒸吨一体冷凝蒸汽锅炉项目

杭州莱福特酒业有限公司是一家以科技为先导、以实力为基础，从事科研开发和生产销售酒类产品的现代化企业。公司成立于1996年12月28日，拥有国际先进水平的科研检测、灌装生产设备及大规模的原料生产基地。

杭州莱福特酒业有限公司项目
金红叶纸业（湖北）有限公司立式热水锅炉项目

金红叶纸业（湖北）有限公司位于湖北孝南经济开发区，是亚洲最大的生活用纸产销公司，主要生产“唯洁雅”“清风”“真真”等生活用纸，拥有世界上最先进的生产设备和技术。

金红叶纸业有限公司项目
四川全兴酒业有限公司10蒸吨一体冷凝燃油气蒸汽锅炉项目

四川全兴酒业有限公司成立于2000年3月17日，前身为国营成都酒厂。全兴大曲作为中国老八大名酒之一，是成都食品行业唯一一块国家金牌。经过多年发展，全兴酒业以更开阔的事业领域酒文化，产品率先执行双国籍标准，确保产品更健康、更环保。

四川全兴酒业有限公司项目

技术规格

项目型号 单位 WNS1
1.0-YQ 		WNS2
1.0-YQ 		WNS2
1.25-YQ 		WNS3
1.25-YQ 		WNS4
1.25-YQ 		WNS6
1.25-YQ 		WNS8
1.25-YQ 		WNS10
1.25-YQ 		WNS10
1.6-YQ 		WNS15
1.25-YQ 		WNS15
1.6-YQ 		WNS20
1.25-YQ
额度蒸发量 t/h 1 2 2 3 4 6 8 10 10 15 15 20
对应发热量 10⁴kcal/h 64 128 128 192 256 384 512 640 640 960 960 1280
燃烧调节方式 全自动两段火 全自动比例调节
燃料耗量 柴油 kg/h 64.4 128.9 128.9 193.3 257.7 386.6 514.4 644.3 644.3 966.5 966.5 1288.6
重油 kg/h 67 134 134 200.9 267.9 401.9 535.8 669.8 669.8 1004.7 1004.7 1339.6
天然气 Nm³/h 70.8 141.5 141.5 212.3 283 424.6 566.1 707.6 707.6 1061.4 1061.4 1415.2
城市燃气 Nm³/h 143.7 287.4 287.4 431.2 574.9 862.3 1149.8 1437.2 1437.2 2155.9 2155.9 2874.5
电功率 燃油 KW 3.55 8.9 8.9 14 16 18 29 34 34 69 69 2874.5
燃气 KW 3.2 8.5 8.5 13 16 18 29 34 34 61 61 67
最大锅炉尺寸 A mm 3830 4860 5020 5110 6110 6950 7530 8300 8300 8750 8750 9620
B mm 1900 2670 2560 2790 2800 2910 3390 3260 3310 3500 3500 5180
C mm 3010 3290 3250 3490 3640 3830 4350 4320 4320 4430 4430 5270
阀门压力 MPa 1.6（2.5）
蒸汽出口-DN mm 50 65 65 80 100 125 125 150 150 200 200 200
进水口-DN mm 40 40 40 40 40 40 40 50 50 50 50 65
排污口-DN mm 40 40 40 50 50 50 50 50 50 50 50 50
烟囱直径 mm 300 350 350 450 450 550 550 700 700 900 900 900
重量 t 5.6 8.2 12.1 16 11.3 16.7 21.9 25.9 28.2 34.9 39.3 41.9
通用 额定蒸汽温度 ℃ （184）194（204） 额定热效率 % 97-100 燃烧方式 MPa 微正压室燃
额定进水温度 ℃ 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
